开启游戏画质新时代 NVIDIA RTX 2080/2080Ti显卡首发评测

    我们拿到了来自NVIDIA官方的公版，也就是Founders Edition（创始人版）。我们通过两张显卡的对比拆解来了解一下新一代公版显卡的设计有什么变化。

    新一代的包装盒保持了之前一贯的设计风格。

    首先最大的变化就是从前几代的涡轮散热方式更换成了被网友戏称为“煤气灶”的双风扇散热器。这样做的原因毫无疑问是之前"泰坦皮"散热器的效能问题造成GTX 1080Ti公版产品动辄85℃以上的高温，同时也意味着这一代显卡产品的发热值得关注。毕竟这是历史上规模最大的一颗游戏GPU核心。

    一体化铝合金背板做工优秀，质感极强，颜值非常高，不仅起到加固作用，良好的导热效率也有一定的散热效果。

    外壳同样也大量采用了铝合金CNC倒角，塑料件的比例相当有限，所以整体显得更加扎实并且有着十分不错的观感。

    接口部分最大的变化在于额外的一个Type-C视频接口，用于VR头显的接驳，可以提供35W的对外供电。除此之外，DP1.4a和HDMI2.0b接口可以完美支持4K HDR显示器的输出和多屏连接。

    显卡厚度方面，RTX 2080Ti相比RTX 2080略厚约2mm左右，这与散热器的效能需求有一定关系。

    由于TDP的不同，RTX 2080Ti选择了8+8Pin供电，而RTX 2080则只有8+6Pin。这张图也可以比啊较明显的看出散热器厚度的差别。

    NV Link接口采用了隐藏式设计，专门配备了一个做工精致的保护罩，不使用时可以完美隐藏金手指，避免氧化的同时也照顾到了美观需求。

    散热器采用了全尺寸均热板设计，可谓下足了功夫，成本上相对于以往的泰坦皮涡轮散热器要高上不少，当然散热能力也值回票价。

RTX 2080Ti PCB

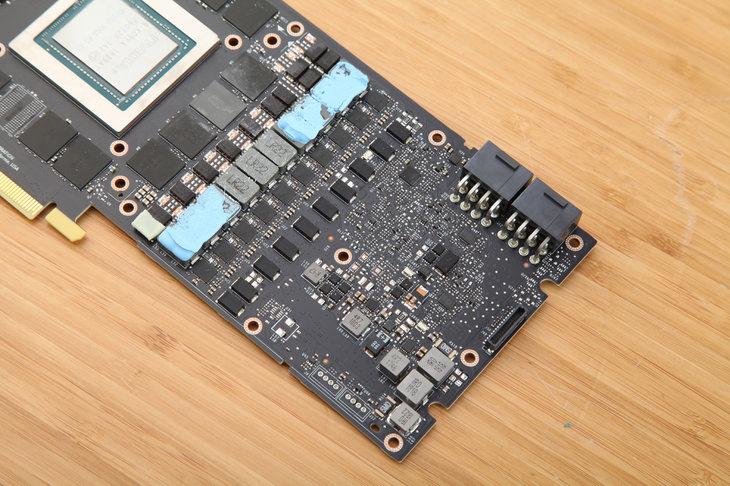

    RTX 2080Ti的供电规模达到了14相，达到了公版显卡的新高度，也超越了以往很多非公版的GTX 1080Ti。一扫以往公版显卡供电用料羸弱的印象，并且此次PCB的做工相比前代Pascal系列有着相当明显的提高。而RTX 2080供电规模也达到了10相，同样相对“奢华”。

    据厂商介绍，此次TU102显示核心背部的元器件密度和数量已经超越了很多集成度非常高的手机主板，对工艺要求极高。

    RTX 2080Ti的核心代号为TU102-300A-K-A1，产地为韩国三星。

    而RTX 2080所使用的TU104-400A-A1产地则为台湾，代工厂为台积电。

    二者使用的显存均为镁光生产。

    整体来看，这是NVIDIA公版显卡近些年来无论是做工、用料、外观、还是散热能力都是最给力的一款，相对于非公版产品更高的售价也是有一定道理的。
